采用特種鋁箔后，電池的倍率性能顯著提升，特別是在大倍率（大于3C）的情況下，倍率放電容量提升在15%以上，或者在同等倍率情況下，特種鋁箔可以提高電池的能量密度。
一、特種鋁箔產品特點
1、合金牌號及狀態
合金牌號 狀態
1080 H18
2、特種鋁箔表面狀況
相比單光單毛鋁箔，1080特種雙光鋁箔可以顯著的提升鋁箔的一致性。
3、極佳的厚度及面密度一致性
厚度 厚度公差 面密度 面密度公差
15μm ±0.3μm 40.5g/m2 ±0.85g/m2
特種鋁箔厚度及面密度一致性控制在±2%以內，顯著低于±5%的普通鋁箔公差范圍，很好的提升了電池的一致性。
4、較大的表面張力
特種鋁箔表面張力大于32達因，一般鋁箔表面張力為29達因，有利于極片粘結性能的提高。
5、抗拉強度
15μm特種鋁箔抗拉強度在200-210Mpa，保證箔材的加工性能。
6、較強的延伸率
15μm特種鋁箔延伸率在1.5%-4.0%，保證鋁箔的力學性能。
二、特種鋁箔在鋰離子電池領域的顯著優勢：
1、顯著延長鋰離子電池的使用壽命

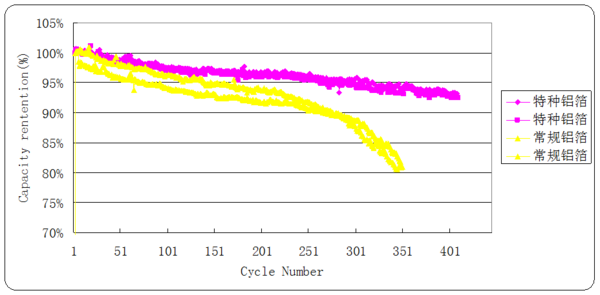

測試條件：503759-1300mAh,電壓范圍：3.0-4.2V,充放電電流:1C/1C,測試溫度：25±3℃
由于特種鋁箔具有較好的物理性能，使得電池的循環性能得到顯著改善。
2、顯著提高電池的一致性

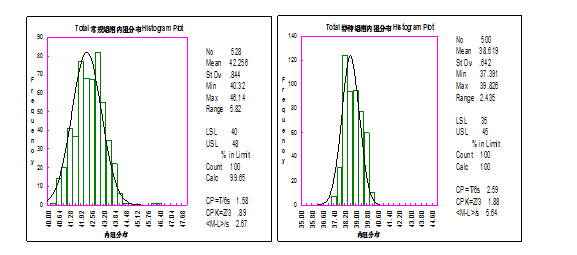

下圖是使用特種鋁箔和常規鋁箔的18650-2600mAh電池的入庫內阻分布：
由上述數據可以看出，使用特種鋁箔不僅可以減小內阻，而且內阻的一致性也得到改善。
3、提升電池的倍率放電性能
采用特種鋁箔后，電池的倍率性能顯著提升，特別是在大倍率（大于3C）的情況下，倍率放電容量提升在15%以上，或者在同等倍率情況下，特種鋁箔可以提高電池的能量密度。
電池網微信
