（1）碳基材料
包括主要未來的發展將主要集中在高功率石墨類負極及非石墨類高容量碳負極（軟碳、硬碳等），以滿足未來動力和高能電池的需求。新型碳材料：如碳納米管（CNT），石墨烯，由于具有特殊的一維和二維柔性結構、優良的導熱性和導電特性，降低其成本朝著高能量密度、高循環特性和低成本的方向發展。
（2）非碳材料
LTO可類比于碳基材料，Fe，Ge，Sn，Si等金屬或者半導體材料是現今研究的熱點，圍繞著包覆，表面改性，納米化，復合化等方向以期降低其體積膨脹而能形成穩定的SEI膜，這類金屬材料的比容量尤其是Si，很高，應該是下一代鋰離子電池理想的正極材料，不過其體積膨脹和SEI不穩定的問題至今仍沒有很好的解決，也從一定程度上制約了其發展，特別是體積能量密度相對于石墨負極的優勢遠不如理論計算結果，因此對于應用上也不是絕對的優勢，最終，鋰電池的負極材料很可能還是回歸到Li單質本身，金屬鋰可充放鋰電池、全固態鋰電池、鋰硫電池以及鋰空電池等新型電池正在被大量研究。
2.電解質材料
主要是要提高電解質的電壓窗口，降低成本，電解液的溫度適用范圍，提升固態電解質的離子電導率，控制形成穩定的SEI膜幾方面進行考慮。
<1>.液態電解質：

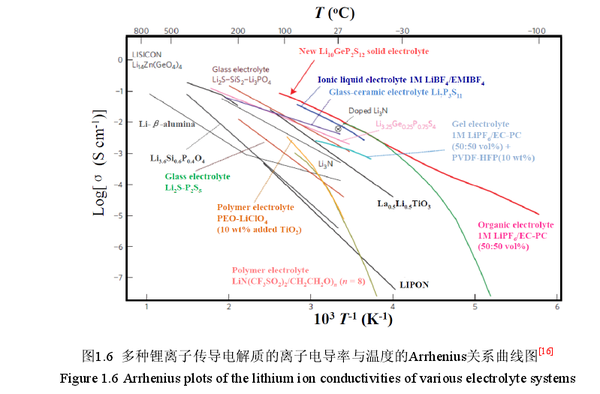

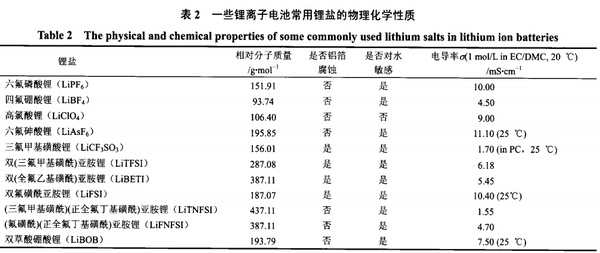

現階段，一般都是使用LiPF6，EC加一種或幾種線性碳酸酯作為溶劑，通過加入不同的添加劑和采用不同的溶劑以及替換不同的鋰鹽，來試驗各種類型和場合，因為LIPF6/EC：DMC電解質體系的工作溫度范圍為-20～50℃。現階段也有不少嘗試使用離子液體，它的溫度范圍更寬且蒸汽壓更低，電化學性能好且電化學穩定，但是非常貴（戴宏杰教授的鋁離子電池Nature就是用的一種離子液體），再就是發展凝膠/固態電解質；其次就是高壓電解質以通過提純溶劑、采用離子液體、氟代碳酸酯、添加正極表面膜添加劑等來解決，同樣發展固體電解質也能顯著提高電壓范圍。
<2>凝膠電解質
常用的凝膠型聚合物電解質基體有：聚丙烯腈（PAN）、聚氧化乙烯（PEO）、聚甲基丙烯酸、甲酯（PMMA）、聚偏氟乙烯（PVDF）等。凝膠型聚合物電解質對環境的污染小，使用的安全性能更好，在電池市場中倍受青睞。近幾年，發展的趨勢是通過納米粒子（常用的無機填料有SiO2、Al2O3）改性共聚或共混等手段，得到有較高孔隙率較低電阻較高抗撕裂強度較好抗酸堿能力和良好彈性的電解質膜。
<3>固態電解質
固體電解質一般又稱為快離子導體，要求具有較高的離子導電性、低的電子導電性和低活化能。說實話，我覺得固態電解質應該是鋰離子電解質的終極BOSS，其提出就是要解決現階段鋰離子電解質的所有問題，所以發展目標就是從根本上解決目前所使用的鋰離子電池安全性問題，提高能量密度、循環性、服役壽命、降低電池成本等等。
3.發展與展望
當解決了金屬鋰枝晶和安全上的一些問題時，鋰金屬很可能成為鋰電池的最終負極材料。下圖是一篇文獻中從理論計算的角度上對于鋰電池的發展規劃，由鋰離子電池向鋰金屬電池，再到鋰燃料電池的轉化。
因此，基于這一點：對鋰電池而言，從能量密度逐年增長的角度考慮， 可充放鋰電池今后的發展趨勢可能是：
<1>. 采用高容量正極、高電壓正極，高容量負極的新一代鋰離子電池，如以 LiNi1/2Mn3/2O4，xLi2MnO3（1–x）LiNi1/3Co1/3Mn1/3O2 為正極， 高容量 Si 基材料為負極的鋰離子電池。
<2>以金屬鋰為負極的可充放鋰電池。氟化石墨（CF）n 的工作電壓在 2.9 V，儲鋰容量為 800 mAh/g，Li/（CF） n 電池具有較高的質量能量密度，但是目前還無法循環。其它鋰電池，如Li/FeF3、Li/MnO2、Li/FeS2 電池循環性、安全性等綜合性能還不能全面滿足應用的要求。
預計首先實現的有可能是以金屬鋰為負極，采用現有鋰離子電池正極材料的可充放鋰電池。
<3>最終發展的高能量密度電池應該是以金屬鋰為負極，O2、H2O、CO2、S 為正極的可充放鋰電池。
參考文獻： （其實有一些英文文獻，太懶就不引了，還有些前面不小心關了，也就忘記加上了）
1.李泓等.鋰電池基礎科學問題系列論文[推薦閱讀]
2.唐致遠,盧星河,張娜,劉國強. 鋰離子電池正極材料的研究現狀與展望[A]. 2005中國儲能電池與動力電池及其關鍵材料學術研討會論文集[C]. 2005
3.于鋒,張敬杰,王昌胤,袁靜,楊巖峰,宋廣智. 鋰離子電池正極材料的研究現狀與展望[J]. 化學進展. 2010（01）
4.吳超, 崔永麗, 莊全超, 等. 基于轉化反應機制的鋰離子電池電極材料研究進展[J]. 化學通報, 2011, 74（11）.
注：僅代表個人觀點，做學術討論用，請勿作其他用途。
電池網微信
